Entenda o que é o Service Checker Daikin e por que ele é essencial no diagnóstico VRV
Se você trabalha com sistemas VRV da Daikin, em algum momento já se deparou com a necessidade de realizar um diagnóstico preciso e rápido. Assim, neste contexto, surge uma ferramenta poderosa e muitas vezes subutilizada: o Service Checker Daikin.
A verdade é que muitos técnicos, mesmo experientes, ainda não dominam completamente o uso dessa ferramenta. Mesmo porque isso acontece porque sua aplicação envolve uma série de etapas e cuidados que nem sempre estão claros nos manuais ou treinamentos superficiais. Mas, neste artigo, você vai entender quando e como usar o Service Checker Daikin, com exemplos práticos e orientações detalhadas que realmente fazem a diferença no campo.
O que é o Service Checker Daikin?
O Service Checker Daikin é um analisador de dados de operação utilizado em sistemas de ar-condicionado do tipo VRV (ou VRF, dependendo da nomenclatura). Ele permite acessar informações detalhadas do funcionamento do sistema, incluindo:
- Pressões de trabalho
- Temperaturas em tempo real
- Frequência de compressor
- Dados dos sensores internos
- Histórico de falhas
- Comportamento dos atuadores (válvulas de expansão, ventiladores, etc.). Por exemplo, abertura e fechamento das válvulas de expansão, que nos VRV, geralmente são de pulsos (0-2000 pulsos).
Além disso, essa ferramenta se conecta diretamente às placas de controle dos equipamentos Daikin, permitindo extrair dados técnicos com precisão cirúrgica. O acesso é feito geralmente via cabo e software dedicado, instalado em um notebook.
Nota: O fabricante não costuma colocar à venda o Service Checker. Geralmente, ele é fornecido aos instaladores credenciados da marca. Obviamente, é uma política interna do fabricante e que pode mudar a qualquer hora.
Quando usar o Service Checker Daikin?
Saber quando utilizar essa ferramenta é tão importante quanto saber usá-la corretamente. Em geral, o Service Checker Daikin é indicado nas seguintes situações:
1. Diagnóstico de falhas intermitentes
Nem sempre o erro aparece quando você está no local. Se o sistema apresenta falhas ocasionais, o Service Checker pode registrar eventos anteriores e te mostrar o histórico, facilitando a identificação da causa.
2. Após instalação ou startup
É fundamental verificar se todos os parâmetros estão dentro do esperado logo após o comissionamento do sistema. Pois bem o Service Checker permite essa checagem em tempo real.
3. Reclamações de baixa performance
Se o cliente relata que o sistema não está refrigerando ou aquecendo como deveria, o Service Checker ajuda a verificar os dados operacionais e comprovar se há falha no equipamento ou se trata-se de uso inadequado. Entretanto, muito cuidado: “O Service Checker não conserta nada sozinho!!!!
4. Antes de troca de componentes
Antes de substituir placas, sensores ou compressores, é crucial validar as leituras desses itens. Isso evita trocas desnecessárias e custos extras para o cliente. Aliás, para indicar a troca de um componentes essenciais e, claro, de valor alto como compressores e placas, é preciso ter certeza absoluta. Do contrário, é problema com o cliente na certa!!!
5. Instalações muito grandes
Agora, em instalações com muitos evaporadores, só o fato de ter de desligar e ligar algumas vezes já se torna um problema. Sim, pois teremos de pedir pra alguém que controla uma automação ou um controle central o que atrasa muito a análise dos sistemas. Muito bem, com o Service Checker concectado, além de termos uma visão de “raixo X” da instalação, poderemos mudar os parâmetros dos evaporadoes a qualquer momento, por conta própria. Verificamos isso na tela do NoteBook. Pior ainda, é se dependermos de alguém para ligar ou mudar a temperatura dos evaporadores 1 a 1. Dessa forma, com Service, ganhamos autonomia e a análise de todos os sistemas fica bem mais rápida.
6. Relatório de entrada
Agora, imagine uma empresa que tem a tarefa de alterar uma linha frigorífica, por exemplo, reduzindo ou aumentando o número de evaporadores conectados no mesmo sistema. Não seria bom checar se tudo está funcionando antes de mexer??? Pois é, dessa forma evitamos problemas depois do serviço pronto. Ou seja, corremos o risco de “comprar um filho que não é nosso” se é que me entendem!
Como usar o Service Checker Daikin?
Passo a passo para conectar e interpretar os dados
Agora que você já sabe quando usar o Service Checker Daikin, chegou a hora de aprender como utilizá-lo. Abaixo, você encontra um passo a passo completo.
1. Prepare o equipamento necessário
- Notebook com o software Service Checker Daikin instalado
- Cabo de comunicação compatível (geralmente USB-CNV)
- Manual de serviço do modelo específico
- Energia estabilizada e espaço adequado para operação

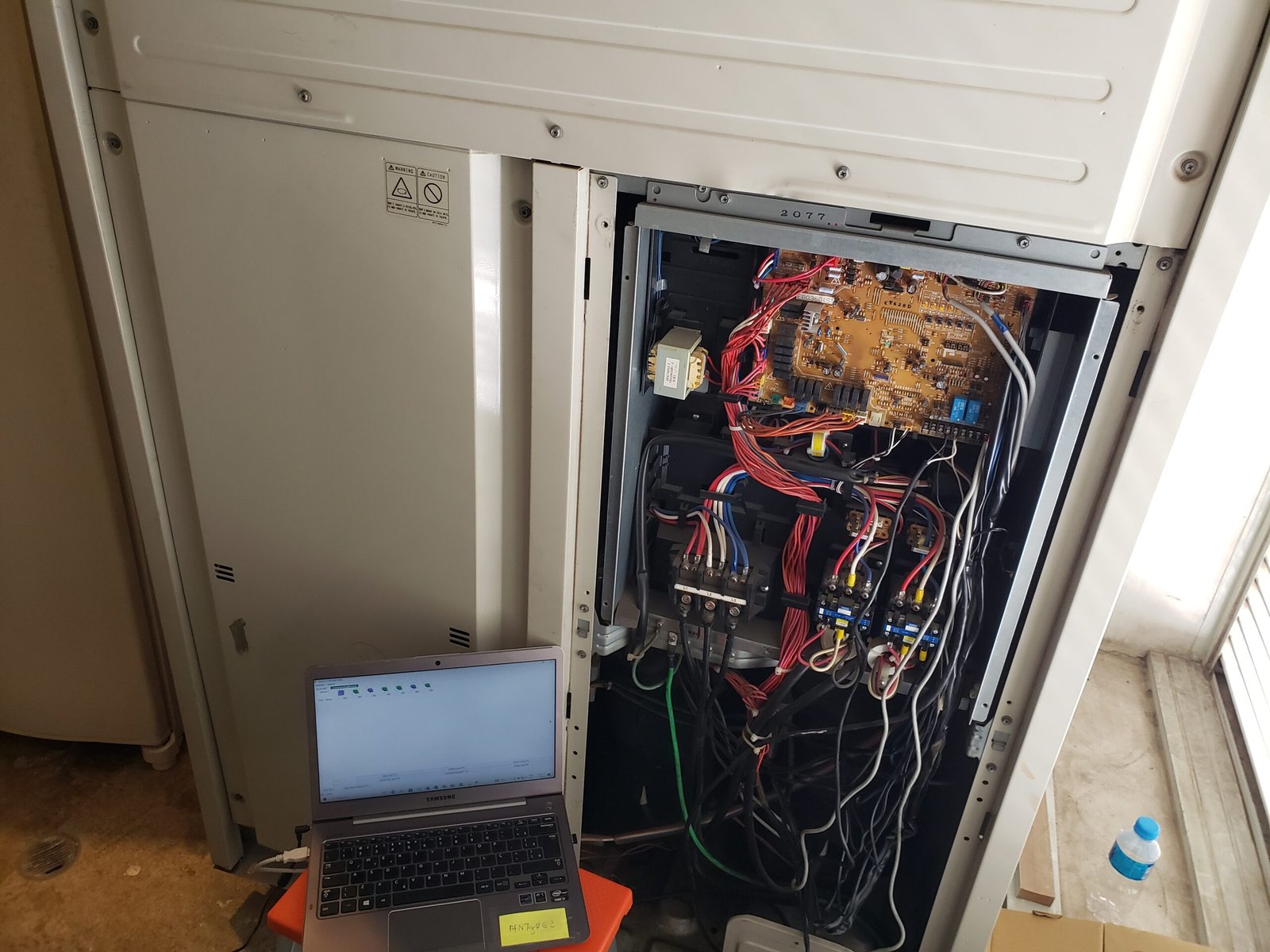

2. Faça a conexão com a unidade externa
- Localize o conector de diagnóstico (plugue) na placa da unidade externa. Dica importante: O SC lê os dados a partir de qualquer ponto do cabo de comunicação. Por exemplo, podemos conectar o SC no terminal F1,F2 da placa mãe, nos mesmos terminais dos evaporadores, nos mesmos terminais de controles remotos centralizados.
- Conecte o cabo CNV entre a placa e o notebook
- Ligue o sistema e abra o software
3. Inicie a coleta de dados
- No software, selecione o modelo exato do sistema VRV
- Aguarde o reconhecimento do equipamento
- Comece a coleta de dados ao pressionar “Start” (F1)
- Observe os parâmetros em tempo real e salve os registros após 15–30 minutos de operação (optativo)
Nota: Assim que o SC lê ele já começa a mostrar os dados. Nem sempre é preciso gravar a leitura para se chegar a uma conclusão.
4. Interprete os dados
- Compare pressões, temperaturas e frequências com as tabelas do manual
- Identifique sensores que estejam fora de faixa de operação.
- Veja o tempo de operação, ciclos de partida e paradas
- Analise falhas antigas que ficaram gravadas
Dicas práticas para uso eficiente do Service Checker Daikin
Utilizar o Service Checker Daikin com precisão exige prática, mas algumas dicas podem acelerar seu aprendizado:
- Sempre leve o manual do equipamento: ele contém as faixas ideais para comparação.
- Evite coletar dados com o sistema parado: o ideal é monitorar em operação contínua. Por mais óbvio que isso pareça.
- Salve logs com data e hora: isso facilita futuras análises comparativas.

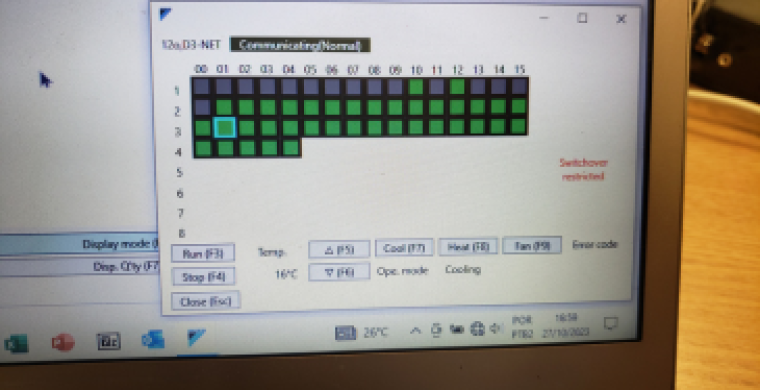

- Utilize o recurso de gráfico do software: ele permite visualizar comportamentos anômalos de forma clara.
- Cuidado com falsos positivos: muitos erros são apenas condições momentâneas. Até mesmo, instabilidade do sinal.
O que torna o Service Checker Daikin melhor que outras ferramentas?
Enquanto outros fabricantes oferecem sistemas semelhantes, o Service Checker Daikin se destaca por:
- Alta compatibilidade com todos os modelos VRV Daikin
- Interface gráfica intuitiva
- Registro completo de falhas e eventos anteriores
- Precisão nas leituras de temperatura e pressão
- Capacidade de identificar falhas de firmware ou comunicação
Erros comuns no uso do Service Checker Daikin
Apesar de sua utilidade, o uso incorreto pode gerar diagnósticos equivocados. Veja os erros mais frequentes:
- Ignorar atualização do software: versões desatualizadas podem causar falhas na leitura.
- Conectar no ponto errado da placa: verifique sempre o manual do modelo específico.
- Desconsiderar as condições de carga térmica do ambiente: isso pode mascarar o diagnóstico real.
- Interpretar gráficos sem conhecimento técnico: procure comparar sempre com dados de referência.
Considerações finais
Em suma, o Service Checker Daikin é muito mais do que uma simples ferramenta de diagnóstico. Assim, quando bem utilizado, ele transforma a forma como o técnico interpreta o comportamento do sistema VRV. Isto é, em vez de confiar apenas na tentativa e erro, o técnico ou engenheiro passa a atuar com precisão, agilidade e credibilidade diante do cliente.
Portanto, se você ainda não domina essa ferramenta, agora é a hora. Com o conhecimento certo, ela se torna uma aliada poderosa no seu dia a dia. E lembre-se: a Daikin oferece treinamentos específicos para isso. Claro: Como já afirmamos acima, a preferência para ter acesso ao Service Checker é para os credenciados do fabricante. Mas, como ser um credenciado, é um assunto para outro artigo.
Eu fico por aqui!
Abs
