Introdução

O splitão é um tipo de equipamento muito comum em aplicações comerciais e industriais. Também conhecido por sua robustez e grande capacidade, ele sempre foi visto como uma solução tradicional. Por outro lado, os sistemas VRF/VRV representam o que há de mais moderno em climatização para conforto, oferecendo controle preciso, alta eficiência e flexibilidade. Mas será que é possível unir o melhor dos dois mundos? Será que o splitão pode funcionar como um sistema VRF? Neste artigo, você vai entender como isso é possível e em que situações essa combinação faz sentido.

O que é um splitão?

Características principais

O splitão, também conhecido como sistema split de grande porte, é composto por uma unidade evaporadora (geralmente do tipo dutado) e uma unidade condensadora separada. No entanto, saiba que existem Splitão com circuito duplo, ou seja, 2 condensasdores para 1 evaporador. Fora outras variedades que não são o foco deste artigo, por enquanto, grave essse conceito simples.

Principais atributos:

• Alta capacidade de refrigeração (normalmente entre 30.000 e 100.000 BTU/h) – Sob encomenda, as fábricas podem atender a necessidades bem maiores.
• Uso de dutos para distribuição de ar
• Ideal para ambientes grandes e abertos
• Funciona com expansão direta
• Podem atender a necessidades especiais quanto a filtragem.

Aplicações típicas

• Lojas de varejo, de departamentos.
• Restaurantes grandes, médios.
• Pequenas indústrias
• Salas amplas com uma única zona térmica
• Bancos

O que é um sistema VRF?

Entenda a tecnologia

VRF (Variable Refrigerant Flow), ou VRV (Variable Refrigerant Volume) um sistema que varia o fluxo de refrigerante conforme a demanda térmica de cada ambiente.

Características principais:

• Permite a ligação de várias evaporadoras a uma única condensadora
• Utiliza tecnologia inverter para controle preciso da capacidade
• Grande capacidade de controles e automação.
• Ideal para edificações com múltiplos ambientes e cargas térmicas variáveis
• É um dos produtos da industria HVAC mais eficientes em termos energéticos, elétricos, e com excelente ROI (Retorno do Investimento).

Para saber mais sobre este fantástico produto procure aqui no blog, tem muito conteúdo sobre VRV.

Pode existir um splitão VRF?

Bom, a resposta é: sim!

Apesar de tradicionalmente o splitão ser do tipo on-off, alguns fabricantes desenvolveram evaporadoras tipo dutado de alta capacidade compatíveis com sistemas VRF. Isso permite que o conceito de “splitão” seja aplicado dentro da arquitetura de um VRF.

Como funciona o splitão integrado ao VRF

Componentes envolvidos

• Evaporadora dutada de alta capacidade
• Condensadora VRF com capacidade compatível (Geralmente 100%)
• Válvula de expansão eletrônica
• Controle eletrônico (BMS ou controle remoto central)

DICA: Normalmente o fabricante entrega montada uma placa de adaptação já com válvula de expansão eletrônica para que a unidade evaporadora (Splitão) faça comunicação de sinal normalmente com o condensador, onde encontramos o compressor inverter que vai trabalhar em sincronia com a válvula de expanão do Splitão. Aliás, essa placa de adaptação pode ser um item que tem de ser pedido a parte. Portanto, fique atento, principalmente você instalador.

Integração via unidades internas especiais

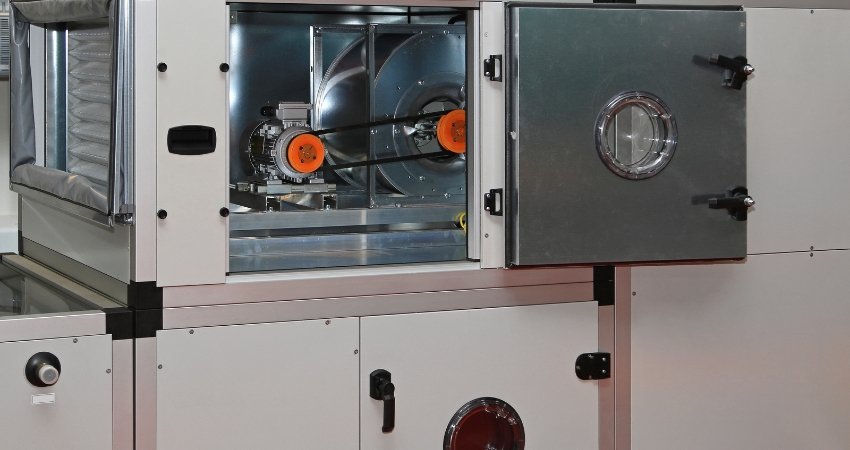

Fabricantes como Daikin, LG, Fujitsu e Hitachi oferecem evaporadoras VRF no formato de alta vazão, que visualmente e funcionalmente lembram um splitão tradicional ou mesmo o que chamamos de UTA (Unidade de Tratamento de Ar).

Vantagens de usar um splitão dentro de um sistema VRF

1. Controle de carga variável

O sistema adapta automaticamente a capacidade conforme a demanda térmica do ambiente.

2. Economia de energia

A tecnologia inverter ajusta o consumo em tempo real, o que reduz custos operacionais.

3. Maior vida útil do equipamento

Menor número de partidas e paradas aumenta a durabilidade dos compressores e componentes.

4. Integração com outras evaporadoras

É possível combinar um splitão VRF com outras evaporadoras no mesmo sistema. Ou seja, nem sempre precisa ser a figura do splitão com 1 unidade externa e 1 interna, que é o evaporador dutado de alta capacidade. Também é possível mesclar, ou seja, colocar alguns evaporadores diferentes, tais como cassete, high-wall e outros.

5. Automação centralizada

Permite controle completo por automação predial, com programação de horários, temperaturas e zonas.

Diferença entre splitão tradicional e splitão VRF

Certamente, como acontece com outros tipos de ar-condicionado, com o Splitão não é diferente: É cada vez mais raro encontrar compressores de velocidade fixa. Ainda bem, digo assim de passagem!

Onde faz sentido aplicar?

Ambientes indicados

• Teatros e auditórios
• Galpões com divisões térmicas
• Grandes salões de festas
• Igrejas
• Ambientes comerciais com dutos existentes.
• Bancos

Importante: O uso do splitão como parte do VRF é vantajoso quando o projeto exige alta vazão de ar e controle preciso, sem perder eficiência energética. Claro, aqui não podemos deixar de lembrar o caro leitor de que é crucial contratar um projetista de ar-condicionado. Assim, as coisas saem melhor do que esperado, acredite nisso!.

Cuidados ao especificar esse tipo de solução

1. Compatibilidade entre evaporadora e sistema VRF

Nem todas as evaporadoras dutadas funcionam em sistemas VRF. É necessário utilizar modelos fornecidos ou homologados pelo fabricante do sistema. De fato as fábricas geralmente desenvolvem um fornecedor específico que case os produtos.

2. Dimensionamento correto

Como a unidade tem alta capacidade, é fundamental que o cálculo da carga térmica seja preciso. Por óbvio, erros aqui podem gerar desconforto térmico ou desperdício de energia. Ou pior ainda, desconfo financeiro, desgastes e outros incômodos desta natureza.

3. Instalação especializada

A integração entre dutos, controles e válvulas de expansão exige mão de obra qualificada. Conforme citamos antes, embora o fabricante forneça essa integração através de uma placa montada na unidade evaporadora, será necessário gente especializada e credenciada da marca.

Alguns fabricantes que oferecem soluções splitão VRF

• Daikin: Evaporadoras de alta vazão para sistema VRV
• LG: Série Multi V com unidades de alta capacidade
• Midea Carrier: Linha V5X com módulos para grandes ambientes

Conclusão

Por fim, respondendo à pergunta título do artigo, sim, o splitão pode ser um sistema VRF. Pelo menos parte dele, desde que se utilize evaporadoras compatíveis com o projeto. Essa solução combina a alta vazão de ar do splitão com a inteligência e eficiência do sistema VRF. Portanto, para quem busca climatizar grandes ambientes com máxima performance, essa integração é uma escolha moderna e econômica.

Eu fico por aqui!!

Abs

João A Ferreira (Ministrante de cursos e consultor da área de HVAC)
